روشهای وصله میلگرد در سازههای بتنآرمه
روشهای وصله میلگرد در سازههای بتنآرمه
در سازههای بتنآرمه، میلگردها نقش اصلی در تحمل نیروهای کششی را بر عهده دارند. از آنجا که طول میلگردهای تولیدی محدود است و در بسیاری از اعضای سازهای نیاز به ادامه آرماتور وجود دارد، اتصال دو یا چند میلگرد به یکدیگر اجتنابناپذیر است. این اتصال که با هدف انتقال مناسب نیرو از یک میلگرد به میلگرد دیگر انجام میشود، وصله میلگرد نام دارد.
انتخاب روش مناسب برای وصله میلگرد و اجرای صحیح آن تأثیر مستقیمی بر یکپارچگی، مقاومت و عملکرد سازه بتنآرمه دارد. به همین دلیل آییننامهها و مقررات ساختمانی ضوابط مشخصی برای نحوه اجرای وصلهها ارائه کردهاند.
در این مقاله، مهمترین روشهای وصله میلگرد در سازههای بتنی از دیدگاه اجرایی و فنی بررسی میشود.
وصله میلگرد چیست؟
وصله میلگرد به فرآیندی گفته میشود که در آن دو میلگرد به نحوی به یکدیگر متصل میشوند تا بتوانند نیروهای کششی، فشاری یا برشی را بدون افت قابل توجه مقاومت منتقل کنند.
وصلهها معمولاً در شرایط زیر مورد استفاده قرار میگیرند:
- محدودیت طول میلگردهای تولیدی در کارخانه
- ادامه آرماتور در اعضای مختلف مانند ستون، تیر و دیوار برشی
- اجرای مراحل مختلف بتنریزی در سازه
- اصلاح یا تکمیل آرماتوربندی در محل کارگاه
هدف اصلی از اجرای وصله، ایجاد انتقال پیوسته تنش بین میلگردها و حفظ رفتار مناسب عضو بتنآرمه است.

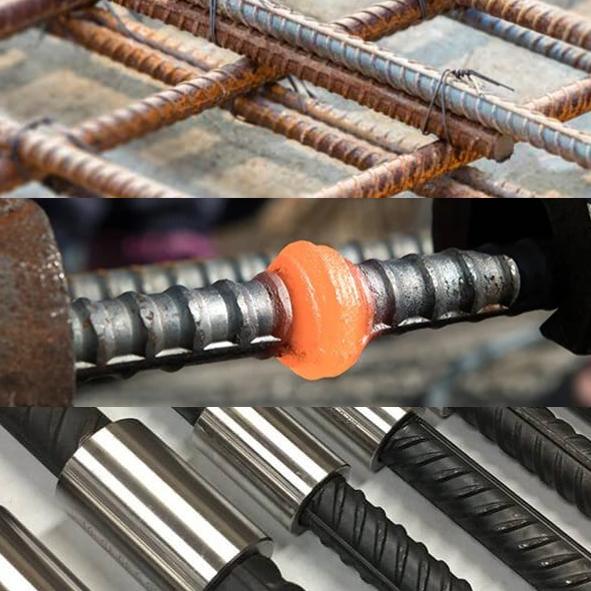

انواع روشهای وصله میلگرد
به طور کلی، روشهای وصله میلگرد در سازههای بتنآرمه به سه دسته اصلی تقسیم میشوند:
- وصله پوششی (Lap Splice)
- وصله مکانیکی (Mechanical Splice)
- وصله جوشی (Welded Splice)
هر یک از این روشها بسته به شرایط سازه، نوع آرماتور و الزامات آییننامهای مورد استفاده قرار میگیرند.
وصله پوششی میلگرد (Lap Splice)
وصله پوششی رایجترین روش اتصال میلگردها در سازههای بتنآرمه است. در این روش، دو میلگرد در امتداد یکدیگر و با طول همپوشانی مشخص در کنار هم قرار میگیرند و انتقال نیرو از طریق چسبندگی بین بتن و میلگرد و همچنین اصطکاک میان آنها انجام میشود.
ویژگیها و مزایا
- روش اجرایی ساده و متداول
- عدم نیاز به تجهیزات یا ابزار خاص
- مناسب برای اکثر پروژههای ساختمانی متعارف
محدودیتها
- افزایش مصرف میلگرد به دلیل طول همپوشانی
- افزایش تراکم آرماتور در برخی مقاطع
- محدودیت استفاده برای میلگردهای با قطر زیاد
طول وصله پوششی
طول وصله پوششی به عوامل مختلفی بستگی دارد، از جمله:
- قطر میلگرد
- مقاومت بتن
- نوع فولاد مصرفی
- شرایط کششی یا فشاری عضو
- موقعیت وصله در عضو سازهای
در آییننامهها، این طول معمولاً به صورت ضریبی از قطر میلگرد تعیین میشود.
وصله مکانیکی میلگرد
در وصله مکانیکی، اتصال میلگردها با استفاده از اتصالات فلزی ویژه (کوپلر) انجام میشود. در این روش، انتهای میلگردها به وسیله رزوه یا مکانیزمهای مکانیکی دیگر به یک قطعه فلزی متصل شده و نیرو مستقیماً از طریق آن منتقل میشود.
مزایا
- کاهش تراکم آرماتور در مقطع
- انتقال مستقیم نیرو بین میلگردها
- مناسب برای میلگردهای با قطر بالا
- عملکرد مناسب در سازههای با اهمیت بالا
کاربردها
وصله مکانیکی بیشتر در پروژههای زیر مورد استفاده قرار میگیرد:
- ساختمانهای بلندمرتبه
- سازههای با تراکم بالای آرماتور
- پروژههای صنعتی و زیرساختی
- محلهایی که استفاده از وصله پوششی امکانپذیر نیست
محدودیتها
- هزینه بالاتر نسبت به وصله پوششی
- نیاز به تجهیزات و دقت اجرایی بیشتر
وصله جوشی میلگرد
در وصله جوشی، اتصال میلگردها از طریق جوشکاری مستقیم انجام میشود. در این روش، انتهای میلگردها به وسیله عملیات جوشکاری به یکدیگر متصل شده و انتقال نیرو از طریق اتصال جوش صورت میگیرد.
شرایط استفاده
استفاده از این روش نیازمند رعایت شرایط زیر است:
- میلگرد باید قابلیت جوشپذیری مناسب داشته باشد
- نوع الکترود و فرآیند جوشکاری مطابق استاندارد انتخاب شود
- عملیات جوشکاری توسط نیروی متخصص انجام گیرد
محدودیتها
در بسیاری از پروژههای ساختمانی، استفاده از وصله جوشی به دلیل موارد زیر محدود میشود:
- احتمال کاهش مقاومت فولاد در اثر حرارت
- حساسیت بالای کیفیت اجرا
- نیاز به کنترل و بازرسی دقیق جوش
به همین دلیل، این روش معمولاً در موارد خاص و با رعایت الزامات آییننامهای مورد استفاده قرار میگیرد.
نکات مهم در محل اجرای وصله میلگرد
در طراحی و اجرای وصله میلگرد باید به چند نکته مهم توجه شود:
- وصلهها نباید در نواحی بحرانی اعضای سازهای متمرکز شوند.
- بهتر است محل وصلهها در طول عضو پخش شوند و همگی در یک مقطع قرار نگیرند.
- تراکم بیش از حد میلگردها در محل وصله باید کنترل شود.
- قبل از بتنریزی، محل وصلهها باید توسط ناظر یا مسئول فنی بررسی شود.
رعایت این موارد به حفظ عملکرد مناسب عضو بتنآرمه و جلوگیری از ضعف موضعی در سازه کمک میکند.
جمعبندی
وصله میلگرد یکی از جزئیات مهم در طراحی و اجرای سازههای بتنآرمه است که نقش مهمی در انتقال صحیح نیرو بین آرماتورها دارد. انتخاب روش مناسب وصله به عواملی مانند نوع عضو سازهای، قطر میلگرد، شرایط اجرایی و الزامات آییننامهای بستگی دارد.
در بسیاری از ساختمانهای متعارف، وصله پوششی به دلیل سادگی اجرا رایجتر است، در حالی که در پروژههای خاص یا سازههای با تراکم آرماتور بالا، استفاده از وصلههای مکانیکی میتواند گزینه مناسبتری باشد. در هر صورت، رعایت ضوابط فنی و آییننامهای در طراحی و اجرای وصلهها برای تضمین ایمنی و دوام سازههای بتنآرمه ضروری است.
